硅溶液在失去水分時(shí)，膠體粒子牢固地附著在物體膠粒間通過(guò)脫羥基形成貴氧鍵，Si-OH含量逐漸降低，當(dāng)體硅酸逐漸聚合成高聚硅膠，隨水分的蒸發(fā)，膠體分子增大，最后形成—Si-O-SiO—涂膜。硅溶膠細(xì)微的顆粒，對(duì)真石漆基層有較強(qiáng)的滲透力，能通過(guò)毛細(xì)管滲透到基層內(nèi)部，并能與混凝土基層中的氫氧化鈣反應(yīng)生產(chǎn)硅酸鈣，使真石漆涂料具有較強(qiáng)的粘結(jié)力。

  硅溶膠干燥析膠后易形成網(wǎng)狀結(jié)構(gòu)，涂膜堅(jiān)硬、附著力強(qiáng)、耐水耐候性好，而且涂膜致密且較硬，不產(chǎn)生靜電，空氣中各種塵埃難粘附，提高真石漆的耐沾污性。硅溶膠成膜后期耐水性、耐熱性能明顯優(yōu)于有機(jī)涂料。

  用硅丙乳液、Texanol、乙二醇單丁醚、苯甲醇復(fù)配成膜助劑、彩砂、堿溶性增稠劑和聚氨酯締合型增稠劑等真石漆，對(duì)添加和未添加硅溶膠的真石漆進(jìn)行性能測(cè)試，發(fā)現(xiàn)未添加硅溶膠的真石漆漆膜發(fā)花，而添加了硅溶膠的真石漆漆膜性能良好，無(wú)發(fā)花現(xiàn)象。

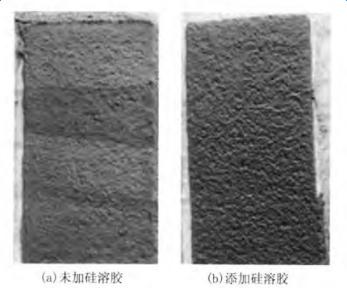

  這是由于配方中的硅溶膠能于硅丙乳液互溶，兩者的特性相互補(bǔ)充，可以配制出性能優(yōu)良的真石漆，對(duì)耐水白、漆膜發(fā)白現(xiàn)象有改善（見(jiàn)下圖）。
